鍋爐物聯網云平臺解決方案結合了最先進的物聯網、云計算、傳感器等技術, 在大屏幕和手機端同時實時顯示所有已聯網設備的實時運行情況，當鍋爐出現報警或預警時，快速準確的推送消息到手機客戶端APP或微信。利用多比智能網關，廠家可以遠程調試鍋爐中（如西門子200）的程序和代碼，大大節省出差費用，提高服務的響應速度。通過大數據分析，對鍋爐的橫向數據（不同鍋爐之間的數據）與縱向數據（單一鍋爐的歷史數據）進行統計，為設備運維，售后服務，設備升級，故障告警，故障排查等方面提供有力支持。
鍋爐物聯網云平臺
1．行業現狀
我國目前規模以上鍋爐生產企業有1200余家，工業鍋爐具有容量小、數量大、布點散，能耗高等特點，各生產廠家和監管部門對自己的鍋爐設備無法做到集中管理和控制，使得設備使用運行狀態不明，產品維護成本高，發生故障定位維修時間長，產品升級換代緩慢。
2. 系統架構
鍋爐物聯網架構可分為三層：數據采集層、傳輸層和應用層。
鍋爐物聯網云平臺架構圖
（1）數據采集層
數據采集層采用各種傳感器，如溫濕度傳感器、水位傳感器、風差壓傳感器，蒸汽壓力傳感器等來獲取設備的各類信息，通過鍋爐控制臺或?qū)Ｓ每刂葡洌≒LC）來采集數據。多比鍋爐物聯網云平臺可以接入市面上各種傳感器，而不是綁定自己的專屬硬件，從而給客戶更大的選擇空間，最大限度的利用已有采集硬件，降低系統的實施成本。
（2）傳輸層
傳輸層由各種網絡，包括互聯網、廣電網、網絡管理系統和云計算平臺等組成，負責傳遞和處理感知層獲取的信息。
多比智能云網關是專門針對云組態分布系統應用推出的前置智能數據采集，能接入西門子PPI、西門子200、西門子300、西門子400、西門子1200、西門子1500、歐姆龍、三菱等主流PLC，數據遠傳到云端數據服務器中，也可以將數據本地?cái)?shù)據存儲，具有遠程查詢，斷點續傳的特點，確保系統的數據完整性。
同時多比智能網關還支持PLC程序的遠程程序上傳下載， 在線調試程序等高級功能， 從而大大的降低售后的維護成本和出差費用。
（3）應用層
應用層是物聯網和用戶的接口，它與行業需求結合，實現物聯網的智能應用。多比鍋爐物聯網云平臺是物聯網應用層的基礎平臺， 和其他云平臺不一樣的是， 多比云平臺可按照不同的項目規模大小，軟硬件配置，靈活配置實時畫面， 控制界面，趨勢圖，報表，告警，手機app 等， 無需懂得編程，熟練操作電腦的高中生即可完成。如溫度、水位、壓力參數等，收集每個節點的數據，進行存儲和管理實現整個測試點的信息動態顯示，并根據各類信息進行自動開關機等控制。對異常狀態自動報警，如極限低水位報警和聯鎖保護，高水位報警等。加裝攝像頭可以對鍋爐狀態進行實時和多角度的監測。
多比鍋爐物聯網架構圖
3. 功能介紹
3.1 大屏監控顯示
宏觀顯示：基于地圖顯示設備所在地的鍋爐統計，設備故障率、各項統計分析報表等；
微觀顯示：點選設備的具體運行的實時狀態，各種參數。
動態畫面： 動態顯示鍋爐的水流方向、水壓方向、風向等。

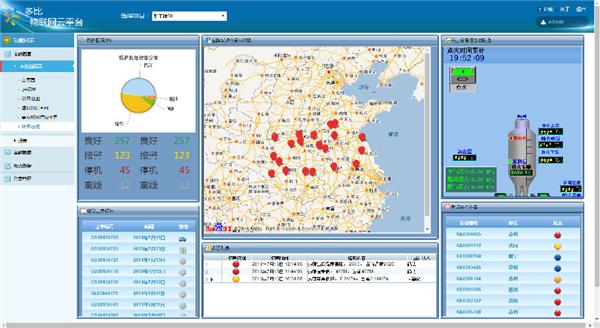

大屏顯示鍋爐物聯網云平臺門戶
大屏展示鍋爐統計，設備故障率、各項統計分析
3.2 電腦PC端監控系統畫面顯示
多比鍋爐物聯網方案能夠?qū)崿F(xiàn)設備遠程管理、遠程監控、設備歷史數據查詢、報警處理、數據分析、鍋爐生命周期管理。另外，根據用戶的職能級別和管理范圍的不同，能夠?yàn)橛脩粼O(shè)置不同的管理權限。

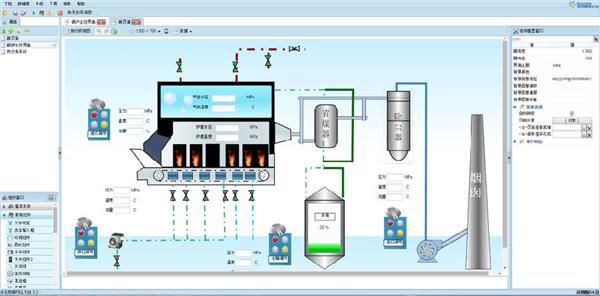

鍋爐云平臺軟件截圖
在電腦端展示鍋爐的實時狀態
3.3 手機APP端顯示（支持安卓手機和蘋果手機）
①監控所有鍋爐設備的地理位置、運行狀態；
②對鍋爐設備的遠程控制；
③識別當前機組所有參數、運行信息及歷史信息；
④ 支持報警消息自動推送
3.4系統功能清單
模塊編號功能模塊功能描述
1）設備監控
GIS地理位置：鍋爐機組的地理位置
溫度：爐膛、燃料倉、爐水的實時溫度
開停：熱水泵、燃燒器、除塵器的開停機狀態
火檢：爐膛、燃料倉的火檢數據
視頻顯示：鍋爐機組的周邊環境
其他：負載、I/O、告警
2）告警管理
熱媒進出口溫度高報
熱媒進出口壓力高低報
前后爐膛溫壓高報
膨脹槽液位壓力高低報
其他告警管理
3）設備管理
鍋爐分布管理
維修工單
故障管理
保養管理
反向控制
4）生命周期管理
已運行時間
剩余時間
故障維修記錄
5）歷史數據和報表
操作記錄統計表，包括泵站機組開、停機時間和次數等；
事故和故障統計表；
系統報警報表；
日、 周、月、年電量統計表
機組檢修時間和次數；
設備運行狀態統計報表。
6）設備遠程維護
遠程在線巡檢
遠程PLC程序下載
遠程PLC參數設置
遠程PLC調試
4. 鍋爐物聯網的價值
遠程監測：實現對工業鍋爐的智能識別、監控和管理，形成集鍋爐在線能耗診斷、遠程動態監測為一體的鍋爐檢測和監測完備體系；以更加精細和動態的方式管理鍋爐，達到”智慧"狀態，實現對工業鍋爐的安全、高效、節能、環保等一體化管理。
信息共享：為鍋爐安全節能監管和政策制定提供可靠依據，同時也能實現政府監管部門、使用單位、制造單位和節能服務機構四個層面的信息共享。
大數據應用：隨著入網裝置數量的增多，其數據收集量將更廣、更具代表性，對鍋爐的橫向數據（不同鍋爐之間的數據）與縱向數據（單一鍋爐的歷史數據）進行統計，有助于政府、科研機構、環保監督單位，鍋爐制造單位進行研究，實現鍋爐的集中檢測，推進精細化管理，提升鍋爐的運行效率，實現節能減排，環保低碳，安全生產的目標。
