簡要介紹：

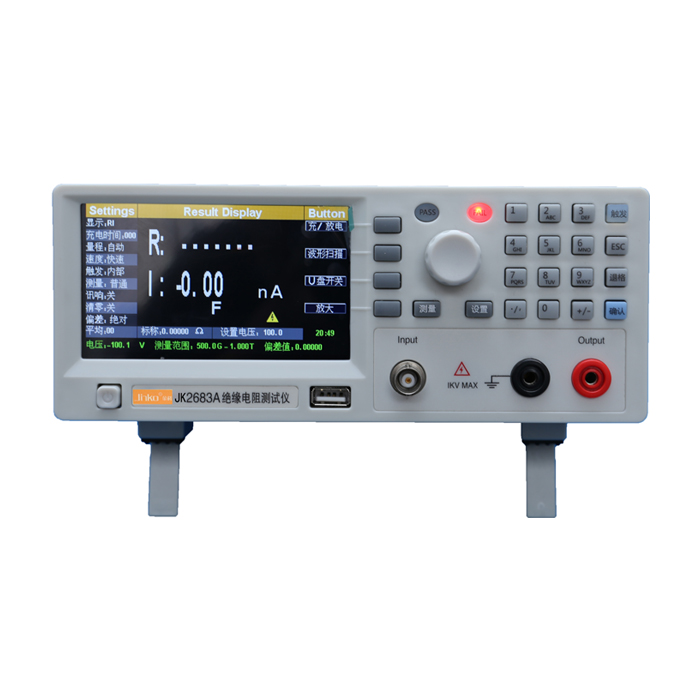

JK2683A/JK2683B是一種集絕緣電阻儀、皮安機、數字電位計、數字高壓源表四合一的專業絕緣電阻測試儀器。采用4.3英寸彩色液晶屏，顯示簡潔、布局典雅。
可輸出0.1V－1000V之間任意電壓，滿足各種測試電壓要求，具有電壓回讀功能，絕緣電阻測量范圍可達：1KΩ－10TΩ。配套測試電極可測試材料的體積電阻率和
表面電阻率。儀器擁有分選功能，配備的多種接口應用于自動分選系統完成全自動流水線測試。準確的繪制V-I/V-R曲線。超高速測試為自動化生產提供了最佳方案。
廣泛適用于工礦企業，科研院所、計算機房等防靜電設施的電阻值的檢驗以及絕緣材料和電器產品的絕緣電阻測量。也可用于微弱電流測量如光電效應和器件暗電流測量。
性能特點：
■ 全新32位核心處理器，測量精度高、穩定性好
■ 24位色4.3英寸彩色液晶屏顯示
■ 測試電壓范圍：0.1V～1000V
■ 絕緣電阻測試范圍：103Ω～1013Ω
■ 絕緣電阻、漏電流雙顯示
■ 全量程自動清零功能
■ 快速測試：20次/秒
■ 七檔量程，手動或自動模式
■ 可編程的順序測試模式
■ 四檔比較功能：三檔合格，一檔不合格
■ 支持腳踏開關啟動
■ HANDLER和RS232C、USB接口實現遠程控制
■ 可測量表面與體積電阻與電阻率
■ 可掃描被測件的V-R,V-I曲線
■ 測試數據可保存于U盤
技術指標：
產品型號 | JK2683A | JK2683B |
測量功能 | ||
測試參數 | 絕緣電阻（IR）微電流（I）體積電阻率（Rv)、表面電阻（Rs) | |
測量范圍 | 電阻：1KΩ－10TΩ 電流：0.01nA－1mA | 電阻：1KΩ－5TΩ 電流: 0.01nA－1mA |
輸出電壓 | DC 0.1－1000V、 0.1V步進 | DC 0.1－500V、 0.1V步進 |
電阻測試 | ||
測量范圍 | 1KΩ－10TΩ | 1KΩ－5TΩ |
測試精度 | <1G ±3% >1G ±5% >1T ±10% | |
電流測試 | ||
測量范圍 | 0.01nA － 1mA | |
測試精度 | I＞10nA: ±2% I≤10nA: ±5% I<1nA：±10% | |
測試電壓 | ||
范圍 | 0－1000V | 0－500V |
精度 | <10V 0.25%±0.25V >10V 0.5%±0.5V | |
電流限制 | 《10mA | |
測量方式 | ||
充電與測量時間 | 充電時間0～99s，可編程 測量延時0～999ms，可編程 | |
量程 | 7量程自動和手動 自動/鎖定 | |
測試速度 | 3次/秒、10次/秒、20次/秒 | |
顯示結果 | 直讀、 ABS%、Δ% 、分選結果 | |
顯示 | 9999 四位顯示 4.3彩色液晶屏 | |
校正 | 全量程內開路清零 | |
比較器 | 3組記錄、3檔分選 | |
檔計數 | 四檔：三檔合格，一檔不合格 | |
觸發器 | 內部、手動、外部、腳踏開關觸發 | |
波形掃描 | 電壓 －電阻，電壓 －流波形掃描 | |
接口與存儲 | ||
標準接口 | RS-232C、 Handler(PLC)、USB、U盤 | |
其他 | ||
電源要求 | 電壓：198VAC～242VAC 頻率：47Hz～63Hz | |
尺寸,凈重 | 216 mm(寬）* 90mm（高）* 330mm(長）,約3.6kg | |
標準配件 | 電源線，絕緣電阻測試線，RS232通訊線，USB通訊線，腳踏開關 | |
可選配件 | 電極箱，三環電極，液體三環電極，數據采集軟件定制 | |
