產品簡介：

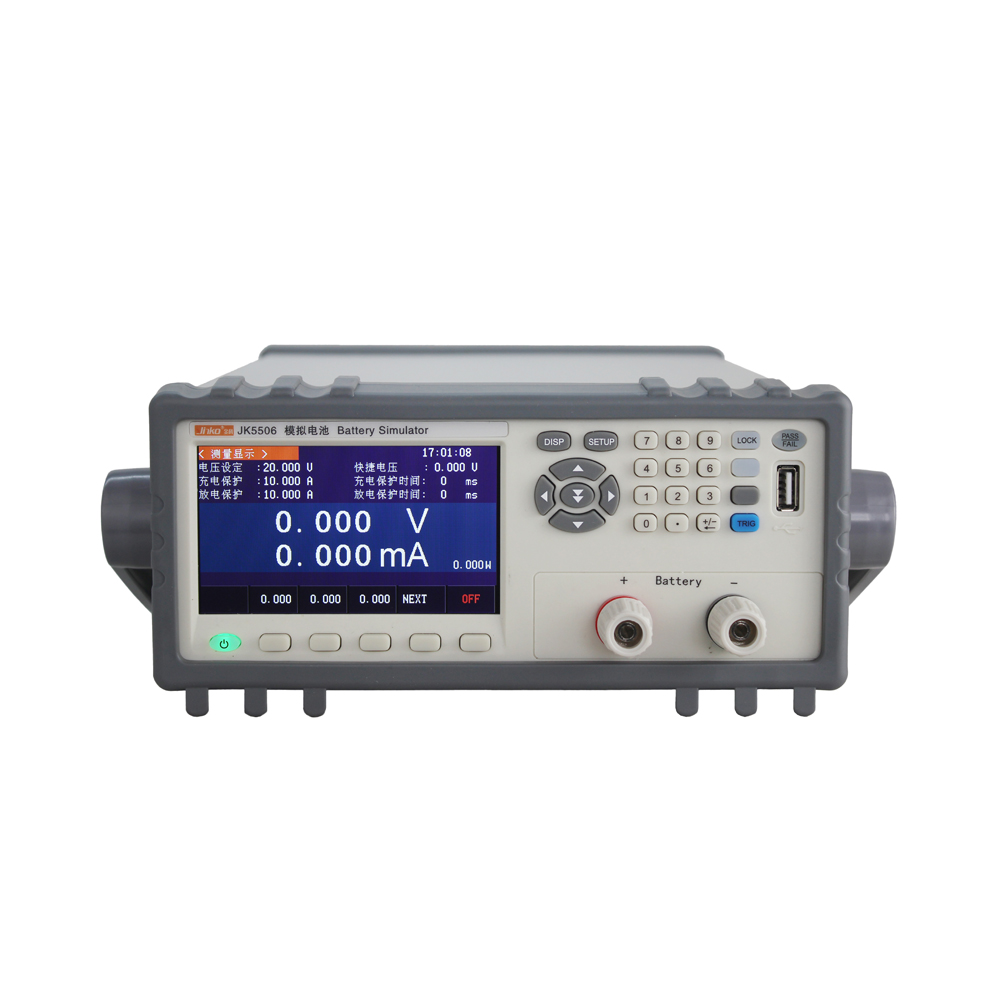

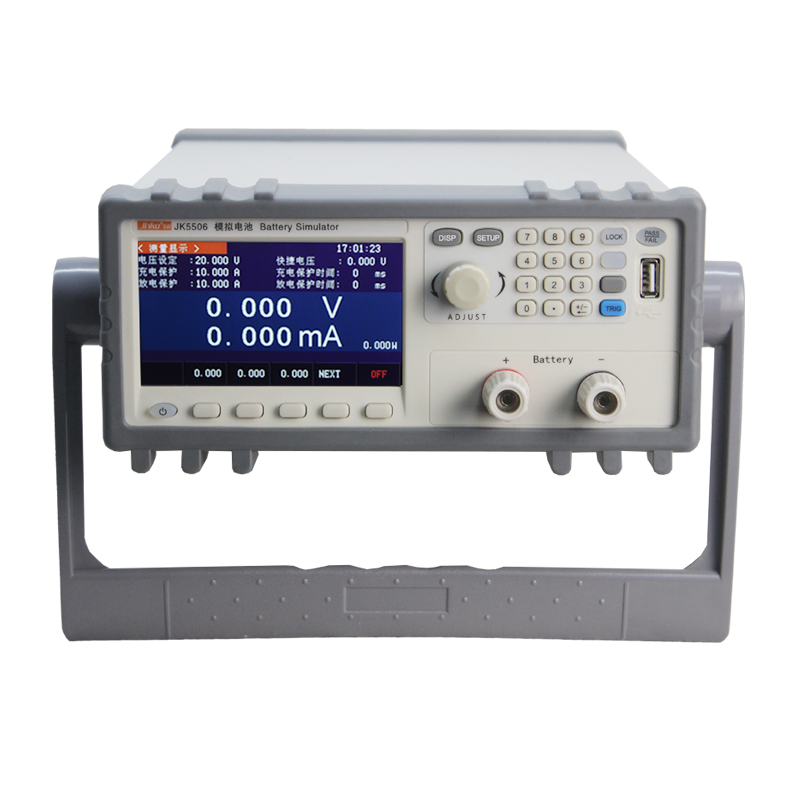

JK5506模擬電池具有充放電功能，可模擬20V 10A的電池，最大充電20V 10A，最大放電20V 10A，并可作為六位半電流表測試PCBA的靜態電流。
該設備主要用于移動電源、藍牙耳機、藍牙音箱等電池供電產品或帶電池產品的開發和試驗，亦可作為普通可調 電源使用。其輸出電壓和輸入、輸
出電流保護值均可設定。在PC通訊模式下，能設置規 定時間內連續變化的動態電壓，并能直觀顯示測試過程中電壓電流隨時間變化的曲線關系。
產品應用：
便攜式電池供電產品測試
移動電源測試
電池保護板測試
電池測試
LED測試
功率放大器測試
DC/DC轉換器測試
支持快充
快充已經成為手機、平板電腦等多種電子產品的發展趨勢,各大電子廠商也將快充列為了測試重點。
JK5506電池模擬器電流輸出可達士10A,完全可以滿足市面上主流的低壓、大電流的快充方案測試需求。
功能特色：
（1）可檢測PCBA或成品待機電流，支持到μA級電流；
（2） 6 組預設電壓方便調試；
（3） 小電流時可自動切換至 mA 檔；
（4）高顯示分辨率，電壓1mV，電流1μA；
（5）可設置儲存6組電壓，支持快速切換；
（6） 3.5寸液晶觸摸屏，支持參數直接輸入，操作簡單；
（7）充放電無極轉換；
（8） 帶串口通訊接口(波特率 115200)；
（9）可通過PC機進行控制，并能設置連續變化的動態電壓；
（10） 能直觀顯示測試過程中電壓電流隨時間變化的曲線關系；
（11）專用定制大電流10A雙鱷魚頭線。
JK5506模擬電池測試儀 | |||
序號 | 類型 | 項目 | 參數 |
1 | 輸出 | 電壓 | 0 - 20V 定制（0~ 60V） |
電流 | 0 - 10A 定制（0 ~ 5A ） | ||
功率 | Max200W | ||
2 | 輸入 | 電壓 | 0.2~20V |
電流 | 0.1~10V/0~10A 10.01~20V /0~5A | ||
功率 | Max100W | ||
3 | 設定解析度 | 電壓 | 1mV:0.1~5V 5mV: 5.01~20V |
電流 | 1mA | ||
4 | 設定精確度 | 電壓 | 0~5V： 0.05%+2mV； |
5.01~20V：0.05% +10mV | |||
5 | 回讀分辨率 | 電壓 | U<5V：1mV |
U≥5V：5mV | |||
電流 | I<10mA：1uA | ||
I≥10mA：1mA | |||
6 | 回讀精確度 | 電壓 | U<5V：0.05% +2mV |
U≥5V：0.05% +10mV | |||
電流 | I<10mA： 0.15% +5uA | ||
10mA≤ I <5.0A： 0.15% +4mA | |||
I≥5A：0.15% +6mA | |||
7 | 負載調整率 | 電壓 | < 0.1% |
8 | 電源調整率 | 電壓 | < 0.1% |
9 | 紋波 | 電壓 | 100mVp-p |
充電〔校電）曲線?被測設備對電池充電時，隨著電池電量的增加（減少），電池正負極之間的電壓也將逐步升高（降低）
充電
電池飽和后，被測設備繼續以微弱電流對電池進行充電或停止充電。充電過程中，被測設備需要實時監控被充電電池正負極之間的電壓，并根據其大小調整對電池充電電流的大小。
放電?
電壓處于或低于下限值（或電量耗盡）時，被測設備停止放電。放電過程中，被測設備需要實時監控被放電電池正負極之間的電壓，并根據其大小調整給電池放電電流的大小。
使用模擬電池上位機軟件可以模擬出電池被充電（放電）而電壓不斷升高 （降低）及至飽和 （達到下限值）的過程，并能直觀顯示充電過程中電壓電流隨時間變化的曲線關系。
靜態電流
被測設備在不工作時，也可能形成微弱的靜態電流，產生靜態功耗。（外，電池本身也會因物理或化學反應而損耗電能）使用模擬電池上位機軟件可以測試被測設備的靜態電流，
并能直觀顯示靜態電流隨電池正負極之間電壓的變化而變化的曲線關系。
