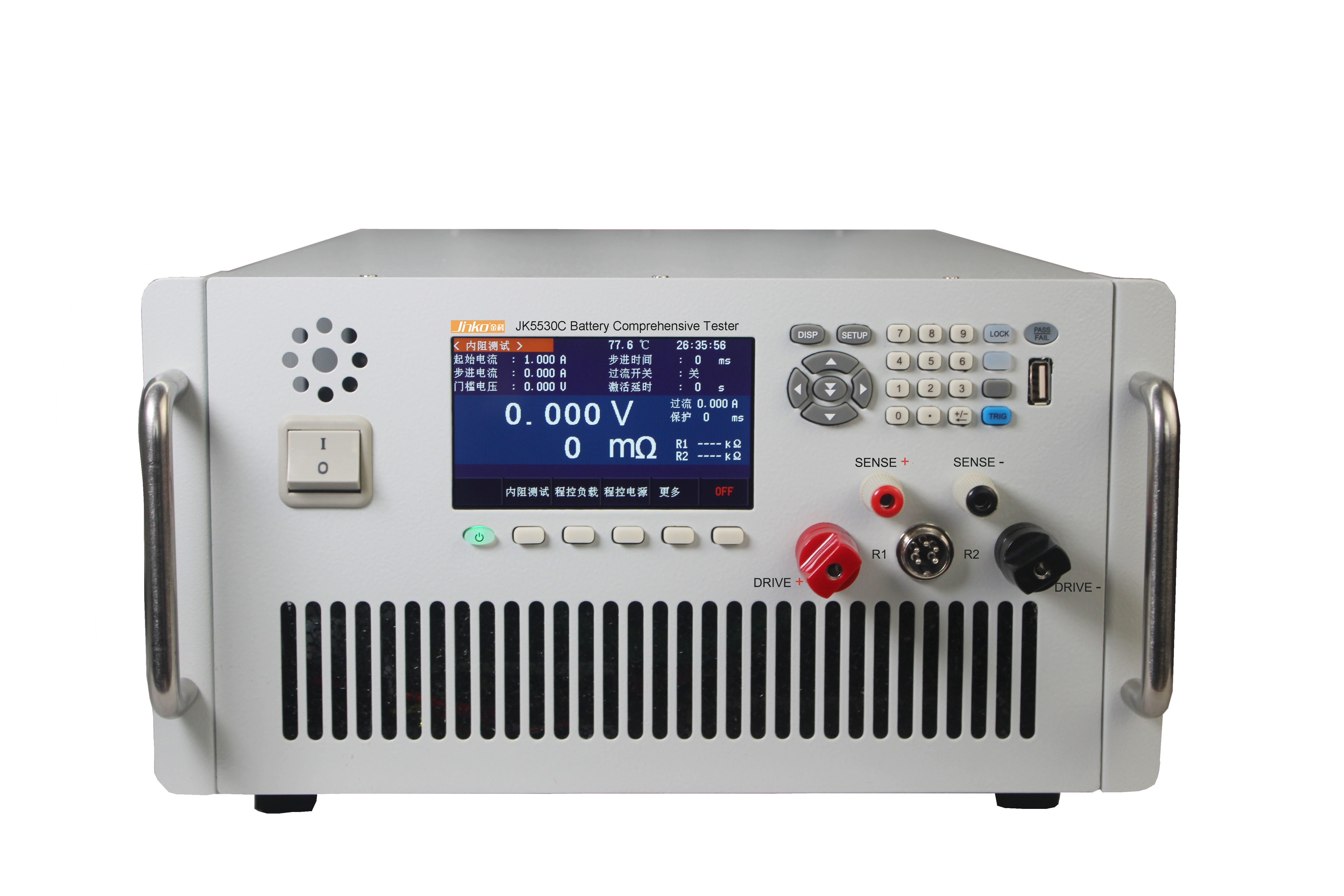

JK5530C電池性能綜合測試儀可以測試對大功率電池等多類70V50A以內的鋰離子電池、鎳氫電池、聚合物電池（組生產廠家；能滿足各廠家對高、中、低檔電池的生產檢測。 檢測一塊電池的時間不超過1秒；速度快、功能全、精度高；是目前市面上測試最為精準的一類儀器。 廣泛適用于各類電池生產廠家；能滿足各廠家對高、中、低檔電池的生產檢測。檢測一塊電池的時間不超過1秒；速度快、功能全、精度高；是目前市面上測試最為精準的一類儀器。針對可充電電池的生產檢測需要宏大特研制了專用的可充電池綜合檢測儀，可以對電池的一些基本參數做一個定量的精確的測量，可以測量電池的開路電壓，內阻，充電，放電性能，電池容量特別針對鋰電池的功能還有過充電保護，過放電保護，過電流保護，短路保護等功能，并測出過相應的數值，極大的方便了電池的生產和售前售后服務工作，采用非常簡單的幾個步驟就可以直觀的判斷電池的性能和好壞，同時也具有快速篩選的功能，可以設定測量參數的上限和下限，可以容易的從一批電池成品中快速檢測出不良電池，提高了生產效率
1．靜態參數測試
2．電池容量測試
3．電池單獨充電功能
4．電池單獨放電功能
5．程控直流電源
6．程控電子負載
7．電壓和內阻測量
JK5530C 電池綜合測試儀所具有的基本功能包括：
1．電池靜態參數快速檢測。
1.1 電池電壓檢測（對于已經處于保護狀態的鋰電池，可喚醒）
1.2 電池內阻檢測
1.3 電池可充電性能檢測
1.4 電池可放電性能檢測
1.5 電池過電流大小檢測（僅針對鋰電池）
1.6 電池短路保護功能檢測（僅針對鋰電池）
1.7 以上可檢測數值大小的部分，可分別設定上限和下限加以快速篩選。
2．電池容量檢測。
針對所選擇的電池類型和電池串聯個數以及電池容量，自動選擇最合適的電壓和電流，進行一次完整的充電和放電測試，在放電過程中，計算電池的真實容量，給電池的性能判別提供有力的參考依據。
3．可單獨選擇的電池充電功能。
選擇此項功能，本測試儀可以作為一個多功能的智能充電器使用，針對各種類型的各種組合方式可充電電池組充電 (JK5530最多可對多節串聯的鋰電池，鎳氫電池，免維護電池進行快速充電），極大的方便了電池使用和測試的方便，在充電的同時，實時顯示充電時間，以及己經充入的電量（以mAH為單位顯示）。
4．可單獨選擇的電池放電功能。
選擇此項功能，本測試儀可以單獨對一個電池作放電，同時控制放電截止電壓，避免了通常采用電子負載或者電阻放電帶來的容易過放電的弊端，非常方便的適合工廠對電池產品的測試，操作也很方便，只需要選擇電池類型，電壓和容量就可以啟動智能放電程序，安全的對電池進行放電操作。
5．?dāng)?shù)控電流電壓源功能。
選擇此項功能，本儀器可作為一臺精密數控直流電源使用，最大輸出60V最大輸出10A的直流電源，可以直接設定輸出電壓和限制電流，可以很方便的用在電池特殊充電、測試，以及給其他設備供電的功能，擴大的儀器的適用范圍。
6．?dāng)?shù)控電子負載功能。
選擇此項功能，本儀器可作為一臺精密電子負載使用，可以設定工作在恒流模式下運行，還可以設 定截止電壓(cut off),以方便電池的放電測量，可以讓負載電壓低于設定截止電壓的時候，自動切斷工作電流，避免電池的深度放電對電池的損害。除此之外，也可以將本儀器用于其他需要電子負載的場合，如充電器測試，開關電源的老化測試等等。
7．電壓和內阻表功能
選擇此項功能，本儀器可以作為一個普通3位半數字電壓表和數字毫歐表使用，可以連續的指示輸入電壓和電池的內阻，可以直接代替專用內阻表使用，用于快速的電池篩選和檢測。
8．儀器校準功能
選擇此項功能，可以在不開外殼的情況下，對儀器作校準處理，以隨時保持較高的測量精度，可以校準的項目包括：電壓測量、內阻測量、充電電流測量、放電電流測量等等，此項功能選擇需要輸入校準密碼，避免無關人員的誤操作。
測量項目：電壓，內阻，過流，短路保護時間，容量 負載（CC，CV,CP) 充電可設置充電時間，帶列表功能（自由選擇測試項目）等功能
型號 |
JK5530C |
JK5530L | |
測試范圍 | 電壓測量范圍 | 0-60V 分辨率1mV 精度：±0.5mV | |
內阻測量范圍 | 0-1999mΩ 分辨率1mΩ | ||
容量測量范圍 | 0-10000mAH,最小分辨率1mAH | ||
測量精度 | 電壓測量精度 | ±（結果*0.1%+3mV） （電壓0~36V） | |
電流測量精度 | ±（結果*0.2%+30mA）（電流0~10A） | ||
內阻測量精度 | ±（結果*1%+1mΩ） | ||
電池容量測量精度 | 100AH： ±2% | ||
測試速度 | 靜態測試（測試所有功能） | 3 ~ 5秒 | |
容量測試（1C電流充放電） | 3 ~ 4小時 | ||
內部數控 | 輸出最高電壓 | 30V | 30V (30V以上定制） |
電壓源指標 | 輸出最大電流 | 10A | 20A |
輸出最大功率 | 100W | 600W | |
紋波電壓 | ﹤20mV | ||
負載調整率 | ﹤10% | ||
響應時間（0到最高輸出電壓的時間） | 2s | ||
內部數控電子負載指標 | 最高放電電壓 | 60 V | 75 V |
放電電流 | 50A（連續）800W 機架式：負載功率500W 臺式：負載功率800W | 60A（連續） 負載功率1800W | |
一級過放電流 | 60A (10s) 極限負載功1000W | 100A (20s) 極限功率3600W | |
二級過放電流 | 160A (2s) 極限功率 3600W | ||
極限功率 | 800W（連續） | 1800W（連續） | |
電源電壓 | 220V ± 10% 50Hz | ||
U盤升級 | 有 | ||
通訊接口 | 有（帶上位機軟件） | ||
附件 | 開爾文測試線，測試探針 | ||
尺寸重量 | 外形尺寸：380（W）* 185（H）* 430（D） 約20kg （JK5530C）臺式 外形尺寸：430（W）* 88（H）* 430（D） 約20kg （JK5530C）機架式 外形尺寸：518（W）*268（H）* 388（D） 約26kg ( JK5530L ) 臺式
| ||
