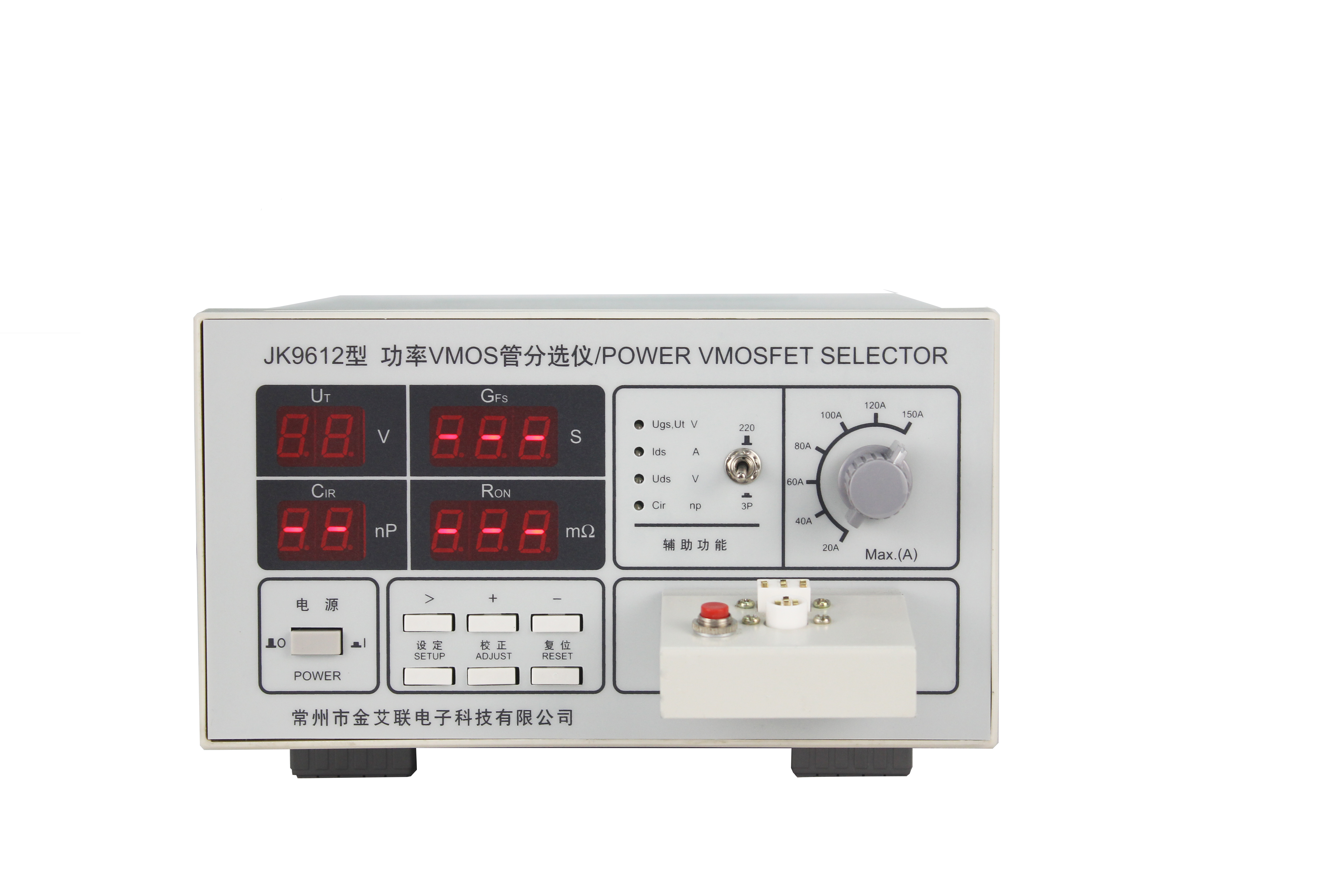

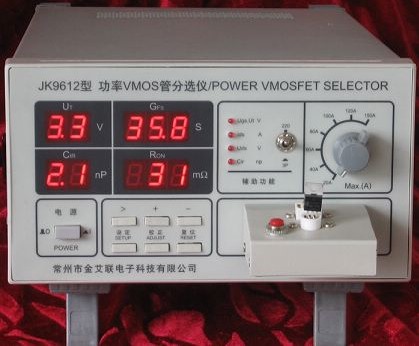

場效應管分選測試儀主要用于中小電子產品企業對場效應管或IGBT的批量測量，篩選。
1、采用高精度AD，滿足測量精度，而高速微處理器和電子開關，使測量工作迅速、高效、寧靜。采用國際先進脈沖測量法，可以提供10A~最大75A以上的測試電流，而不會使被測管子發熱。有自動均流功能，確保被測管安全。
2、有自檢功能、測量判斷功能以及故障報警指示功能，當不是Vmos管時或錯插等，測量不能繼續。在測量前后，測量插座柵源之間是短路狀態，以確保被測量管插入或拔出管座時的安全。
3、有20A~150A容量選擇，即便是選錯電流檔用最大電流測量小容量管子，也不會損害被測管。
4、您可以按需要設定分選參數范圍?？稍O(shè)定的有：開啟電壓Ut、跨導Gfs、通態電阻Ron以及極間電容Cir的下限和上限。對于超限的測量，蜂鳴器會報警，并且哪個參數超限，會閃爍提示，用戶可以不大理會符合標準的參數具體數據，只在報警時注意閃爍的參數，這樣極大的方便了工業批量測量。
5、使用簡單，不需要專業知識。
二、主要指標：
1、測量VMOS管可同時顯示：
通態電阻Ron 1~999mΩ (超過999 mΩ時，自動轉為9.99Ω擋)
跨導Gfs 0~99.9S
開啟電壓Ut 1~7.5V
極間電容Cir 0.1~9.9 (np)
2、如果您需要，通過輔助功能鍵，還可以得到：
a、Cir 1% nP精度；
b、Ut 1%V 精度；
c、測量Ron時的： Ids(max A),Vds(min V)；
d、以及測量Ggs時：Ids(A),Vds(V),Vgs(V)；
3、10位LED顯示。
4、采用工業開關電源，可以在160V~230V 正常工作。
通態電阻Ron 0~999mΩ 精確到 1mΩ
(超過999 mΩ時，自動轉為9.99Ω擋)
跨導Gfs 0~99.9S 精確到度10% S
開啟電壓Ut 0~8.0V 精確到 10% V
極間電容Cir 0~9.9 (np) 精確到 10% np
如果您需要，通過輔助功能鍵，還可以得到：
a、Cir 1% nP精度；Ut 1%V 精度；
b、測量Ron時的：Ids(max A),Vds(min V)；
c、以及測量Ggs時：Ids(A),Vds(V),Vgs(V)；
三、機箱：
采用鋁合金冷拉型板為框架，支腳可調。工作臺有220和3P插座。面板設有容量選擇，以及220/3P選擇。
尺寸：240*350*130mm（寬*深*高）
四、測量實例： （測試條件可以按輔助鍵得到）
例1：IRF3205
Ron 5m歐 測試條件：Ids=74.6A,Vds=0.44V
Cir 3.14nP 測試條件：Vgs=0,Vds=10V
Ut 2.91V 測試條件：Vds=10V,Ids=1mA
Gfs 27.9S 測試條件：Ids=35.5A，Vds=6.44V，Vgs=5.15V
