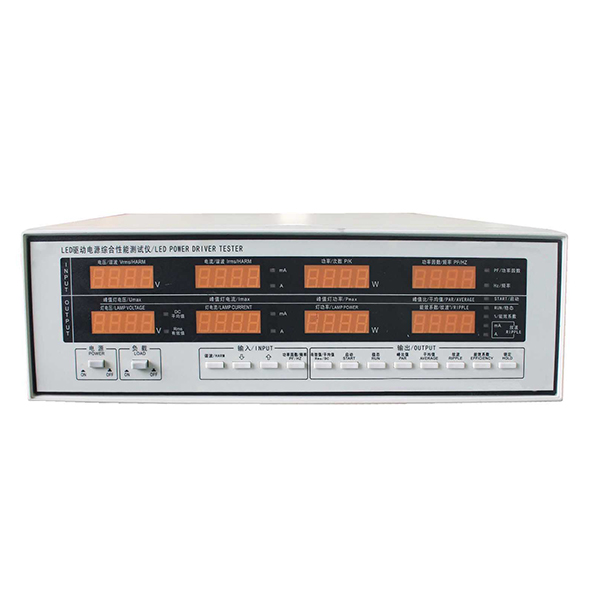

JK2080驅動電源綜合測試儀
主要技術參數
（一）儀器特性
1.儀器的輸入,輸出端信號既可以是交流，也可以是直流，同時交直流都可以：
2.輸入，輸出電流測試頻響1MHz,能夠準確測量各類LED驅動電源：
3.輸入模擬電路，輸出模擬電路，數字處理電路相互之間實現隔離。不但大大提高了儀器 的抗干擾能力，也極大地降低了測量儀器對被測驅動電源正常工作的干涉：
4.八個窗口同時顯示輸入特性，輸出特性各參數，便于比較，分析：
5.測試快速，0.1秒鐘實現輸入。輸出各參數測試，尤其適合開發和現場：
6.提供HANDLER接口，以便與外部設備連接，以適應大規?？焖贆z測：
7.提供RS-232接口，可以與PC機通訊，提供專用軟件。在中英文版windows2000，windowsXPWindows7下運行，顯示所有數據和波形，并提供中英文軟件。界面美觀，操作簡易易懂。
（二)儀器功能
1、輸入特性測試（交流）
a測量輸入電壓.電流.功率.功率因數.電網頻率，總諧波及0~50次，各諧波含量，波峰比，起初相位角，峰值相位角，截止相位角。
b電壓。電流基本頻率范圍：45Hz~65Hz:窄頻范圍：45Hz~5kHz窄頻范圍：45Hz~1MHz
C電壓范圍：0~300V（CF=1.67)：
電流范圍：5mA~2.7A (CF=3):
功率范圍：0.015~800W：
功率因數范圍：0.000~+1.00：
2.輸人特性測試（直流）
a測量輸入電壓.電流.功率：
b電壓范圍：0~500V：
電流范圍：5mA~8A:
功率范圍：0.015~4000W：
3.輸出特性測試（交流）
A測量燈電壓，燈電流，燈功率：
b燈電壓范圍：0~300V（CF=3)：
燈電流范圍：5mA~2.7A CF=3):
功率范圍：0.015~800W：
4.輸出特性測試（直流）
a測量輸入燈電壓.燈電流.燈功率：
b電壓范圍：3~500V：
電流范圍：5mA~8A:
功率范圍：0.015~5000W：
紋波電流范圍：1mA~2.5A
5.輸出啟動特性測試(直流)
a.測量燈電壓、燈電流的 0～2 秒內變化曲線及數據；
b.燈電壓范圍：3～500V；
燈電流范圍：5mA～8A。
（三）技術指標
1：交流信號技術指標
| 項目 | 基本誤差 | 測試條件 |
| 電壓 | ±（0.1%讀數+0.1%量程+1字） | 輸入波形:正弦波： 輸入頻率:45Hz-65Hz 儀器校準后12個月 |
| 電流 | ||
| 功率 | ||
| 功率因數 | ±（0.002+0.001/讀數+1字） | |
| 頻率 | ±0.1%讀數 | |
| 諧波 | ±（0.1%量程+5%讀數） | |
| 燈電壓 | （0.1%讀數+0.1%量程+1字） | 輸入波形:正弦波： 輸入頻率：45Hz-65Hz 儀器校準后12個月 |
| 燈電流 | ||
| 燈功率 |
1：直流信號技術指標
| 項目 | 基本誤差 | 測試條件 |
| 電壓 | ±（0.1%讀數+0.1%量程+1字） | 直流信號：儀器校準后12個月 |
| 電流 | ||
| 功率 | ||
| 燈電壓 | ±（0.1%讀數+0.1%量程+1字） | 直流信號：儀器校準后12個月 |
| 燈電流 | ||
| 燈功率 | ||
| 紋波電流 | ±（0.1%讀數+0.1%量程） | 20-70kHz正弦波信號 |
儀器尺寸： 機器尺寸：長X寬X高=(350X435X175)mm
包裝尺寸：長X寬X高=(450X520X300)mm
儀器凈重：9.5Kg
儀器毛重：（含包裝箱）：12Kg
