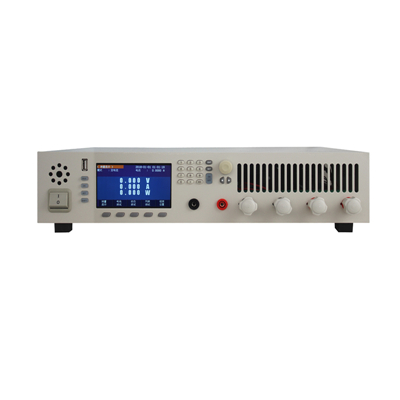

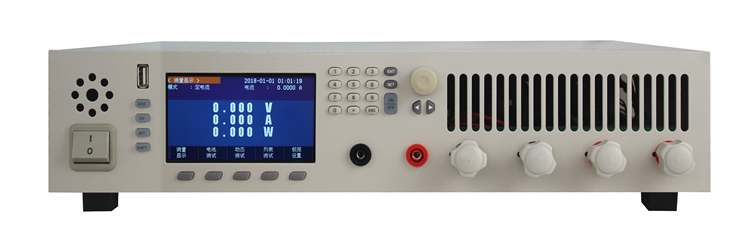

JK9906/JK9908/JK9912
新一代可編程大功率直流電子負載，采用高性能芯片，高速，高精度設計，提供1mV，1mA的解析度
模塊化設計,易于維護及擴展. 內建高分辨率和高精度的測量電路，在大電流及大功率輸入同時,依然擁有極高的精度及分辨率,讓您的的測試結果更加準確與方便。
具定電壓CV，定功率CW，定電流CC和定電阻CR模式, 遠端測量, 短路測試, 電池測試以及動態測試多功能,滿足您多元化的測試需求JK9900系列大功率電子負載擁有zui高的性能價格比,
是您在電源及其它功率設備測試應用的zui佳選擇
直流大功率電子負載的性能特點
l 恒流，恒阻，恒壓，恒功率，恒流 恒壓，
l 恒阻 恒壓，六種高速動作模式；
l 過流，過壓，過功率，過熱，極性反接保護；
l 根據溫度變化，無極伺服智能風扇系統；
l 電路軟啟動時間設定，可根據設定電壓值帶載；
l 電池測試及短路功能；
l 提供動態測試，上升下降斜率設定；
l 支持外部觸發輸入，輸出；
l 支持遠端電壓補償，多個數據存儲；
l 開機自檢，軟件校正，標準儀器架設計；
l 支持RS232，RS485通訊。
大功率電子負載用途：廣泛用于生產線(手機充電器，手機電池，電動車電池，開關電源，線性電源)，科研機構，汽車電子，航空航天；船舶，太陽能電池，燃料電池等行業。
指標/型號 | JK9906 | JK9908 | JK9912 | JK9924 | JK9924B | JK9936 | JK9936B | JK9948 | JK9948B | ||
輸入 | 輸入電壓 | AC 220V±10%, 50±20Hz | |||||||||
功耗 | ＜40W（不帶負載） | ||||||||||
負載 | 負載電壓 | 1-150V | 1-150V | 1-150V | 1-150V | 1-300V
| 1-150V | 1-300V
| 1-150V | 1-300V
| |
負載電流 | 0-60A (可擴展120A) | 0-240A | 0-240A | 0-240A | 0-240A | 0-240A | 0-240A | ||||
負載電壓(B型） | 可定制300V 以上 | ||||||||||
負載功率 | 600W | 800W | 1200W | 2400W | 3600W | 4800W | |||||
負載電阻 | 0.1Ω-10000Ω | ||||||||||
測 量 分辨率 | 電流 | 0.0001A （240A檔1mA，24A檔0.1mA ） | |||||||||
電壓 | 0.001V | ||||||||||
電阻 | 0.001Ω | ||||||||||
功率 | 0.001W | ||||||||||
測量精度 | 主電流 | ImaxImax ±0.05%+0.05%FS （24 bit A /D ,15ppm / ℃ 基準） | |||||||||
主電壓 | Vmax ±0.05%+0.05%FS（24 bit A /D ,15ppm / ℃ 基準，輸入阻抗 230KΩ） | ||||||||||
控制精度 | 電流 | Imax ±0.1%+0.05%FS（16 bit D/A ,15ppm / ℃ 基準） | |||||||||
電壓 | Vmax ±0.1%+0.05%FS（16 bit D/A ,15ppm / ℃ 基準） | ||||||||||
電阻 | Rmax ±0.1%+0.1Ω （16 bit D/A ,15ppm / ℃ 基準） | ||||||||||
功率 | Pmax ±0.1%+0.1W （16 bit D/A ,15ppm / ℃ 基準） | ||||||||||
保護 | 過壓 | 160V | 160V | 160V | 160V | 310V | 160V | 310V | 160V | 310V | |
過溫 | 85℃ | ||||||||||
過功率 | 650W | 850W | 1250W | 2500W | 3800W | 5000W | |||||
過流 | 60A | 60A | 60A | 120A | 240A | 120A | 240A | 120A | 240A | ||
通訊接口 | 程控接口 | RS232,RS485 | |||||||||

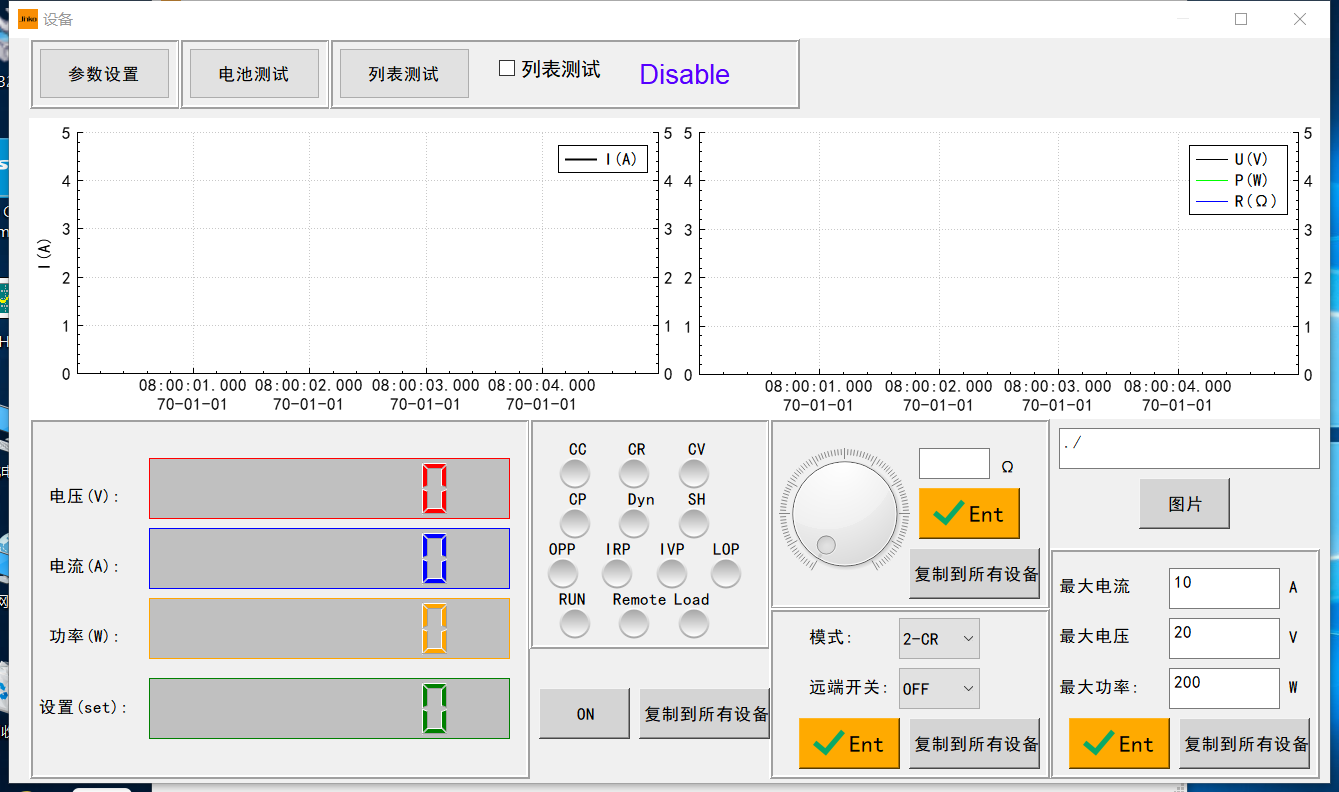

監控軟件 | 支持 PC 聯機，官方網站直接下載使用（開放通訊協議，支持二次開發） | ||||||||||
功能 | 工作模式 | 定電流 CC ，定電壓 CV，定電阻 CR，定功率 CP | |||||||||
常規功能 | 動態測試（最高 10KHz），短路測試，高精度電池測試（安時AH ，瓦時WH）電池放電： | ||||||||||
（恒阻、恒流） | |||||||||||
自動測試功能 | 過流保護點/保護時間測試，內阻測試，列表測試 | ||||||||||
擴展功能 | 外部觸發 | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
PASS,FAIL 輸出 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
遠端電壓測量 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
配件 | RS232 通訊線，負載大電流紫銅鍍銀冷壓端子，通訊擴展端子、電源線、說明書、保修卡 | ||||||||||
使用環境溫度范圍 | 滿載范圍：0~30℃ （超過 30℃降額使用，降額率 40W / ℃） | ||||||||||
使用環境濕度范圍 | 10~60%RH | ||||||||||
DC 輸入端對機箱耐壓 | ±250VDC | ||||||||||
DC 輸入端對機箱絕緣電阻 | >20MΩ ,500VDC 時 | ||||||||||
AC 輸入端對機箱絕緣電阻 | >20MΩ ,500VDC 時 | ||||||||||
指標/型號 | JK9906C | JK9908C | JK9912C | JK9924C | JK9924C | JK9936C | JK9936C | JK9948C | JK9948C | ||||
輸入 | 輸入電壓 | AC 220V±10%, 50±20Hz | |||||||||||
功耗 | ＜40W（不帶負載） | ||||||||||||
負載 | 負載電壓 | 1-500V | 1-500V | 1-500V | 1-500V | 1-500V | 1-500V | 1-500V | 1-500V | 1-500V | |||
負載電流 | 0-60A (可擴展120A) | 0-120A | 0-240A | 0-120A | 0-240A | 0-120A | 0-240A | ||||||
負載功率 | 600W | 800W | 1200W | 2400W | 3600W | 4800W | |||||||
負載電阻 | 0.1Ω-10000Ω | ||||||||||||
測 量 分辨率 | 電流 | 0.001A | |||||||||||
電壓 | 0.001V | ||||||||||||
電阻 | 0.001Ω | ||||||||||||
功率 | 0.001W | ||||||||||||
測量精度 | 主電流 | ImaxImax ±0.05%+0.05%FS （24 bit A /D ,15ppm / ℃ 基準） | |||||||||||
主電壓 | Vmax ±0.05%+0.05%FS（24 bit A /D ,15ppm / ℃ 基準，輸入阻抗 230KΩ） | ||||||||||||
控制精度 | 電流 | Imax ±0.1%+0.05%FS（16 bit D/A ,15ppm / ℃ 基準） | |||||||||||
電壓 | Vmax ±0.1%+0.05%FS（16 bit D/A ,15ppm / ℃ 基準） | ||||||||||||
電阻 | Rmax ±0.1%+0.1Ω （16 bit D/A ,15ppm / ℃ 基準） | ||||||||||||
功率 | Pmax ±0.1%+0.1W （16 bit D/A ,15ppm / ℃ 基準） | ||||||||||||
保護 | 過壓 | 500VV | 500VV | 500VV | 500VV | 500VV | 500VV | 500VV | 500VV | 500VV | |||
過溫 | 85℃86 | ||||||||||||
過功率 | 650W | 850W | 1250W | 2500W | 3800W | 5000W | |||||||
過流 | 60A | 60A | 60A | 120A | 240A | 120A | 240A | 120A | 240A | ||||
通訊接口 | 程控接口 | RS232,RS485 | |||||||||||
監控軟件 | 支持 PC 聯機，官方網站直接下載使用（開放通訊協議，支持二次開發） | ||||||||||||
功能 | 工作模式 | 定電流 CC ，定電壓 CV，定電阻 CR，定功率 CP | |||||||||||
常規功能 | 動態測試（最高 10KHz），短路測試，高精度電池測試（安時AH ，瓦時WH）電池放電： | ||||||||||||
（恒阻、恒流） | |||||||||||||
自動測試功能 | 過流保護點/保護時間測試，內阻測試，列表測試 | ||||||||||||
擴展功能 | 外部觸發 | √ | √ | √ | √ | √ | √ | √ | √ | √ | |||
PASS,FAIL 輸出 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||||
遠端電壓測量 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||||
配件 | RS232 通訊線，負載大電流紫銅鍍銀冷壓端子，通訊擴展端子、電源線、說明書、保修卡 | ||||||||||||
使用環境溫度范圍 | 滿載范圍：0~30℃ （超過 30℃降額使用，降額率 40W / ℃） | ||||||||||||
使用環境濕度范圍 | 10~60%RH | ||||||||||||
DC 輸入端對機箱耐壓 | ±250VDC | ||||||||||||
DC 輸入端對機箱絕緣電阻 | >20MΩ ,500VDC 時 | ||||||||||||
AC 輸入端對機箱絕緣電阻 | >20MΩ ,500VDC 時 | ||||||||||||
尺寸(不含提手和底腳） | 1200W：寬428mm*高88mm*深388mm 2400W: 寬428mm*高176mm*深388mm 3600W：寬518mm*高264mm*深388mm 4800W：寬478mm*高352mm*深388mm 6400W：寬668mm*高352mm*深388mm | ||||||||||||
指標/型號 | JK9956B | JK9964B | JK9984B | JK99100B | JK99116B | ||||||
輸入 | 輸入電壓 | AC 220V±10%, 50±20Hz | |||||||||
功耗 | ＜40W（不帶負載） | ||||||||||
負載 | 負載電壓 | 1-300V | 1-300V | 1-300V | 1-300V | 1-300V | |||||
負載電流 | 0-240A | ||||||||||
負載功率 | 5600W | 6400W | 8400W | 10kW | 11.6KW | ||||||
負載電阻 | 0.1Ω-10000Ω | ||||||||||
測 量 分辨率 | 電流 | 0.001A | |||||||||
電壓 | 0.001V | ||||||||||
電阻 | 0.001Ω | ||||||||||
功率 | 0.001W | ||||||||||
測量精度 | 主電流 | ImaxImax ±0.05%+0.05%FS （24 bit A /D ,15ppm / ℃ 基準） | |||||||||
主電壓 | Vmax ±0.05%+0.05%FS（24 bit A /D ,15ppm / ℃ 基準，輸入阻抗 230KΩ） | ||||||||||
控制精度 | 電流 | Imax ±0.1%+0.05%FS（16 bit D/A ,15ppm / ℃ 基準） | |||||||||
電壓 | Vmax ±0.1%+0.05%FS（16 bit D/A ,15ppm / ℃ 基準） | ||||||||||
電阻 | Rmax ±0.1%+0.1Ω （16 bit D/A ,15ppm / ℃ 基準） | ||||||||||
功率 | Pmax ±0.1%+0.1W （16 bit D/A ,15ppm / ℃ 基準） | ||||||||||
保護 | 過壓 | 310V | 310V | 310V | 310V | 310V | |||||
過溫 | 85℃ | ||||||||||
過功率 | 5600W | 6400W | 8400W | 10kW | 11.6 | ||||||
過流 | 240A | 240A | 240A | 240A | 240A | ||||||
通訊接口 | 程控接口 | RS232,RS485 | |||||||||
監控軟件 | 支持 PC 聯機，官方網站直接下載使用（開放通訊協議，支持二次開發） | ||||||||||
功能 | 工作模式 | 定電流 CC ，定電壓 CV，定電阻 CR，定功率 CP | |||||||||
常規功能 | 動態測試（最高 10KHz），短路測試，高精度電池測試（安時AH ，瓦時WH）電池放電： | ||||||||||
（恒阻、恒流） | |||||||||||
自動測試功能 | 過流保護點/保護時間測試，內阻測試，列表測試 | ||||||||||
擴展功能 | 外部觸發 | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
PASS,FAIL 輸出 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
遠端電壓測量 | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
配件 | RS232 通訊線，負載大電流紫銅鍍銀冷壓端子，通訊擴展端子、電源線、說明書、保修卡 | ||||||||||
使用環境溫度范圍 | 滿載范圍：0~30℃ （超過 30℃降額使用，降額率 40W / ℃） | ||||||||||
使用環境濕度范圍 | 10~60%RH | ||||||||||
DC 輸入端對機箱耐壓 | ±250VDC | ||||||||||
DC 輸入端對機箱絕緣電阻 | >20MΩ ,500VDC 時 | ||||||||||
AC 輸入端對機箱絕緣電阻 | >20MΩ ,500VDC 時 | ||||||||||
尺寸 ：不含耳朵和螺絲 | 1200W：寬428mm*高88mm*深388mm 2400W: 寬428mm*高176mm*深388mm 3600W：寬518mm*高264mm*深388mm 4800W：寬478mm*高352mm*深388mm 6400W：寬668mm*高352mm*深388mm | ||||||||||
